उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | बोट लॉन्चिंग हैवी मूविंग मरीन रबर एयरबैग | सामग्री: | प्राकृतिक मिश्रित रबर; रबर डूबा हुआ टायर कॉर्ड फैब्रिक |
|---|---|---|---|
| आकार: | आवश्यकता के अनुसार | आवेदन पत्र: | बोट लॉन्चिंग / हैवी लिफ्टिंग |
| गारंटी: | 24 महीने | जीवनकाल: | 10 वर्ष |
| व्यापार के प्रकार: | निर्माता, कारखाना | नि: शुल्क सहायक उपकरण: | सहायक उपकरण फुलाएं और मरम्मत करें |
| प्रमुखता देना: | 12 मीटर रबर बोट लॉन्चिंग एयरबैग,15 मीटर मूविंग बोट लॉन्चिंग एयरबैग,18 मीटर इनफ्लेट शिप लॉन्चिंग मरीन एयरबैग |
||
बोट लॉन्चिंग हैवी मूविंग मरीन रबर एयरबैग
उत्पाद का परिचय:
समुद्री रबड़ एयरबैग का इतिहास।
नदियों में छोटी नावों को लॉन्च करने में मदद करने के लिए कुछ अनुभवी इंजीनियरों द्वारा 1986 में चीन में एयरबैग का आविष्कार किया गया था।प्रौद्योगिकी के विकास के वर्षों के बाद, 9000 टन या उससे अधिक वजन वाले विशाल जहाज को लॉन्च करने के लिए एयरबैग को अपनाया जाता है।
सामग्री: एक एयरबैग में रबर में डूबा हुआ नायलॉन कपड़े + रबर की 1 परत की कई परतें होती हैं।उदाहरण के लिए,
एयरबैग की 7 परतें, मतलब रबर में डूबा हुआ नायलॉन कपड़े की 7 परतें + बाहरी रबर की 1 परत।
तकनीकी आवश्यकता
सीबी/टी 3795--1996 के अनुसार, शिप लॉन्चिंग एयरबैग को निम्नलिखित आवश्यकताओं को पूरा करना चाहिए।
1. आयामी विचलन
व्यास और प्रभावी लंबाई विचलन: ± 2%
कुल लंबाई विचलन: ± 4%
2. लोचदार विरूपण की मात्रा: व्यास विरूपण राशि 5% काम के दबाव के 1.2 गुना के तहत।
3. सुरक्षा कारक:>4.5
4. एयर टाइटनेस: 1 घंटे की मुद्रास्फीति के बाद डिप्रेसुराइजेशन <5%
5. सतह की गुणवत्ता: निष्पक्ष रेखा आकार, कोई दरार नहीं, कोई बुलबुला नहीं, कोई दोहरी त्वचा नहीं, कोई अशुद्धता नहीं, कोई अलग गंदगी और अन्य स्पष्ट दोष नहीं।
6. अंत भाग विस्फोट विरोधी डिजाइन
समुद्री रबड़ एयरबैग के विनिर्देश:
| हमारे जहाज लॉन्चिंग एयरबैग के कुछ सामान्य आकार, अनुकूलित आकार भी उपलब्ध हैं | |||
| व्यास(एम) | प्रभावी लंबाई (एम) | परत | दबाव(एमपीए) |
| 1.0 | 10 | 5~6 | 0.07~0.10 |
| 1.0 | 12 | 5~6 | 0.07~0.10 |
| 1.0 | 15 | 5~6 | 0.07~0.10 |
| 1.2 | 10 | 5~6 | 0.08~0.12 |
| 1.2 | 12 | 5~6 | 0.08~0.12 |
| 1.2 | 15 | 5~6 | 0.08~0.12 |
| 1.5 | 12 | 5~8 | 0.08~0.16 |
| 1.5 | 15 | 5~8 | 0.08~0.16 |
| 1.5 | 18 | 5~8 | 0.08~0.16 |
| 1.5 | 20 | 4~8 | 0.08~0.16 |
| 1.5 | 24 | 5~8 | 0.08~0.16 |
| 1.8 | 12 | 5~8 | 0.08~0.15 |
| 1.8 | 15 | 5~8 | 0.08~0.15 |
| 1.8 | 18 | 5~8 | 0.08~0.15 |
| 1.8 | 20 | 5~8 | 0.08~0.15 |
| 1.8 | 24 | 5~8 | 0.08~0.15 |
| 2.0 | 18 | 6~10 | 0.08~0.18 |
| 2.0 | 20 | 6~10 | 0.08~0.18 |
| 2.0 | 24 | 6~10 | 0.08~0.18 |
| 2.5 | 18 | 7~10 | 0.07~0.13 |
| 2.5 | 20 | 7~10 | 0.07~0.13 |
| 2.5 | 24 | 7~10 | 0.07~0.13 |
समुद्री रबड़ एयरबैग के प्रदर्शन की गणना
एक नरम लचीले शरीर के रूप में, एयरबैग का आकार विभिन्न कारकों पर निर्भर करता है, जैसे जहाज के तल का आकार, रैंप का आकार, जहाज के तल की चौड़ाई, एयरबैग की लंबाई, जहाज के नीचे एयरबैग की स्थिति आदि।
उपयोगकर्ताओं को उपरोक्त कारकों के आधार पर एयरबैग की असर क्षमता की गणना करनी चाहिए, तदनुसार सही असर क्षमता।
फॉर्मूला: असर क्षमता एफ = पीएस
पी = एयरबैग में दबाव (एमपीए)
एस = जहाज के नीचे और एयरबैग (एम²) के बीच संपर्क क्षेत्र
एस =*(D1-D2)/2

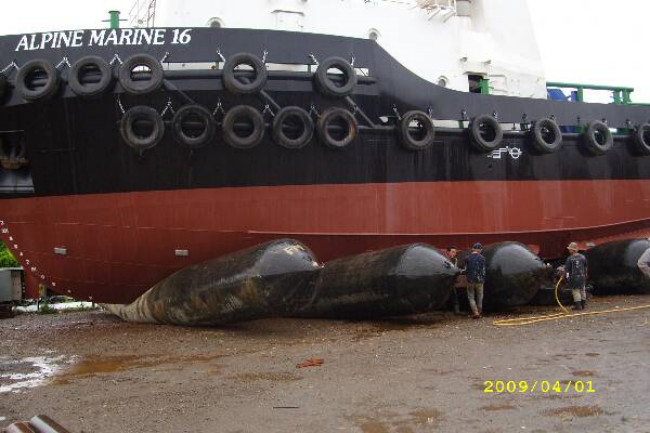

शिप लॉन्चिंग में मरीन रबर एयरबैग एप्लीकेशन का निर्देश
शिप लॉन्चिंग प्रोजेक्ट में एयरबैग अधिक से अधिक व्यापक रूप से लागू होता है।आवेदन पद्धति में लगातार सुधार किया जाता है।कॉमन मीडियम शिप लॉन्चिंग शिप लॉन्चिंग के लिए एयरबैग एप्लिकेशन एप्लिकेशन विधि नीचे दी गई है,
1. गणना के परिणाम के आधार पर, पर्याप्त रोलिंग एयरबैग और लिफ्टिंग एयरबैग, टोइंग मशीन और एयर कंप्रेशर्स तैयार किए जाते हैं।उपयोग करने से पहले, एयरबैग को बिना लोड किए फुलाया और परीक्षण किया जाना चाहिए (परीक्षण दबाव 1.25MPa से कम नहीं होना चाहिए)।हवा के रिसाव के मामले में, उपयोग करने से पहले एयरबैग तैयार करना चाहिए।
2. जहाज निर्माण बर्थ से रैंप तक के रास्ते सहित जहाज की आवाजाही का रास्ता साफ और चपटा होना चाहिए।एयरबैग को छेदने से बचने के लिए, हर तरह की चीज़ें, विशेष रूप से तेज लोहे की कीलों और पत्थरों को रास्ते से हटा देना चाहिए।रैंप पर्याप्त लंबा और पानी में चौड़ा होना चाहिए।
3. "ए" ब्रैकेट और स्टर्न पोस्ट जैसे कास्टिंग पर सभी उभरे हुए तेज कोनों और गड़गड़ाहट को चिकना होने के लिए पॉलिश किया जाना चाहिए।
4. चरखी के स्टील केबल के साथ पतवार को जकड़ें।
5. जहाज के सी चेस्ट वॉल्व को बंद करें, रडर और प्रोपेलर को ठीक करें।
6. सभी ब्लॉकों को हटाने और रोलिंग एयरबैग को भरने के कई तरीके हैं।यहां हम नीचे के रूप में दो विधियों की अनुशंसा करते हैं।उपयोगकर्ता उपकरण की स्थिति जैसे जहाज का वजन, एयरबैग की मात्रा आदि के आधार पर किसी एक को चुन सकता है।
(ए) हल्के जहाज के लिए, एयरबैग की असर क्षमता जहाज को ब्लॉक से दूर उठाने के लिए काफी बड़ी है और इसलिए ब्लॉक को सीधे हटाया जा सकता है और एयरबैग में भर सकता है।
(बी) भारी जहाज के लिए, स्टर्न के नीचे उठाने के लिए उठाने वाले एयरबैग को अपनाया जा सकता है।उठाने से पहले, सबसे पहले फ्रंट-पिवट और लिफ्टिंग एयरबैग की इष्टतम स्थिति निर्दिष्ट करें।नीचे दिए गए चित्र के अनुसार,
गुरुत्वाकर्षण के केंद्र के सामने की धुरी के जितना करीब होगा, उतना ही बेहतर होगा, हालांकि, इसके परिणामस्वरूप सामने-धुरी के चारों ओर बहुत अधिक ब्लॉक होंगे, जिसका अर्थ है कि मैन्युअल रूप से ब्लॉक को हटाने के लिए बहुत अधिक कार्यभार।इसलिए, जहाज की लंबाई आदि जैसे तत्वों को ध्यान में रखते हुए स्थिति का निर्धारण उचित रूप से किया जाएगा। यदि संभव हो तो, लिफ्टिंग एयरबैग स्टर्न में स्थित होंगे।हालाँकि, स्थान भी स्टर्न के लाइन आकार के अधीन है क्योंकि लिफ्टिंग एयरबैग की लिफ्ट पर्याप्त नहीं होगी यदि नीचे जमीन से बहुत अधिक है।ऐसी स्थिति में आगे बढ़ना बेहतर होगा।इसलिए, फ्रंट-पिवट और लिफ्टिंग एयरबैग की इष्टतम स्थिति विशिष्ट गणना के बाद तय की जाएगी क्योंकि मामला जहाज से जहाज में भिन्न होता है।
क्यू * एलक्यू (डब्ल्यू * एलडब्ल्यू)
सूत्र में,
क्यू = लिफ्टिंग एयरबैग की लिफ्ट
डब्ल्यू = जहाज का वजन
एलक्यू = लिफ्टिंग एयरबैग के लिफ्ट सेंटर से फ्रंट-पिवट तक की दूरी
Lw=जहाज के गुरुत्वाकर्षण के केंद्र से सामने की धुरी तक की दूरी
7. सबसे पहले, लिफ्टिंग एयरबैग और फ्रंट-पिवट के आसपास के सभी ब्लॉक हटा दें।फिर लिफ्टिंग एयरबैग भरें और तब तक फुलाएं जब तक कि नीचे का हिस्सा ब्लॉक से थोड़ा अलग न हो जाए।बीच से स्टर्न तक के ब्लॉक को एक-एक करके हटा दें।जब भी खंड के ब्लॉक हटा दिए जाते हैं, रोलिंग एयरबैग को तुरंत नियोजित स्थिति में भरें और इसे उचित रूप से फुलाएं।इसके बाद लगातार ब्लॉक हटाते रहें जब तक कि स्टर्न में सभी ब्लॉक पूरी तरह से हटा नहीं दिए जाते और रोलिंग एयरबैग भर नहीं जाते।
8. जहाज के बीच से सामने की धुरी तक के ब्लॉक निकालें और स्टर्न में भरे एयरबैग के दबाव को संशोधित करके या ऊपर बताए गए समान तरीकों से सामने के सभी रोलिंग एयरबैग को भरें।सुरक्षा के लिए, किसी भी समय भरे हुए रोलिंग एयरबैग के बीच उचित संख्या में हटाए गए ब्लॉक जोड़ें।जब तक रोलिंग एयरबैग जहाज के वजन का समर्थन नहीं कर सकते, तब तक ब्लॉक नहीं हटाए जाएंगे।इसके अलावा, जब एक ही खंड के ब्लॉक हटा दिए जाते हैं, तो इसे बीच से दोनों तरफ से शुरू किया जाना चाहिए।सबसे बाहरी ब्लॉक को हटाते समय, कार्यकर्ता फेंडर के बाहर काम करेंगे।
9. एयरबैग में दबाव को समायोजित करें ताकि नीचे की ओर उपयुक्त कार्य ऊंचाई तक कम किया जा सके।सुनिश्चित करें कि जहाज को हिलाते समय तल जमीन को न छुए।औसत छोटे आकार के जहाज के लिए, काम करने की ऊंचाई 0.2m-0.3m की व्यवस्था के भीतर चुनी जा सकती है।
10. सभी एयरबैग जहाज के केंद्र में और लॉन्चिंग दिशा के लंबवत होने चाहिए।
11. जहाज की धीमी गति के बाद स्टील केबल को धीरे-धीरे छोड़ने के लिए कर्षण चरखी शुरू करें।जब सामने के हिस्से में स्थित फ़ोरफ़्रंट एयरबैग नीचे से अलग हो जाते हैं, तो इसे तुरंत स्टर्न के नीचे रखा जाएगा और गणना में परिभाषित एयरबैग की व्यवस्था के स्थान के अनुसार एयरबैग में भर दिया जाएगा।
12. जहाज को धीरे-धीरे पानी के किनारे पर ले जाने के लिए उपरोक्त प्रक्रिया को दोहराएं।जब एयरबैग नहीं भरे जा सकते हैं, तो नदी को अवरुद्ध करें और किसी भी जहाज को गुजरने से मना करें।
13. खतरनाक क्षेत्र में कर्मियों को निकालें, तैयार होने के लिए जहाज पर कर्मचारियों को सूचित करें।जब पानी की गहराई और इसी तरह की स्थितियां पर्याप्त हों, तो जहाज को जल्दी से लॉन्च करने के लिए केबल को काटें या अनहुक करें।यदि नदी इतनी संकरी है कि शीघ्र लॉन्चिंग का एहसास नहीं हो पाता है, तो जहाज को धीरे-धीरे लॉन्च करने के लिए ट्रैक्शन विंच द्वारा केबल को धीरे-धीरे छोड़ दें।
14. बड़े जहाजों के लिए एंटी-स्लिप डिवाइस लगाना जरूरी है।
15. एयरबैग ले लीजिए।
आवेदन के दौरान ध्यान दें
1) काम के दबाव को सख्ती से नियंत्रित किया जाना चाहिए, इसे काम के दबाव से अधिक की अनुमति नहीं है।
2) एयरबैग की त्वचा पर पंचर से बचने के लिए एयरबैग की संपर्क सतह पर कोई तेज और उभरी हुई सख्त वस्तु नहीं है।
3) एयरबैग की लंबाई के साथ विरूपण से बचें।
4) यदि एयरबैग का लंबे समय तक या मरम्मत के बाद उपयोग नहीं किया गया था, तो खाली फुलाव परीक्षण किया जाना चाहिए।दबाव हमारी कंपनी के परीक्षण दबाव के समान होना चाहिए।निरीक्षकों को एयरबैग से कम से कम 3 मीटर की दूरी पर होना चाहिए।मरम्मत किए गए एयरबैग के लिए जो बड़े पैमाने पर क्षतिग्रस्त हो गया था, उसके काम के दबाव को यथोचित रूप से कम किया जाना चाहिए।इसके अलावा, अक्सर उपयोग किए जाने वाले एयरबैग की वार्षिक जांच की जानी चाहिए।
5) एयरबैग को जमीन पर न खींचे।
समुद्री रबड़ एयरबैग का भंडारण
1) यदि एयरबैग का उपयोग काफी लंबे समय तक नहीं किया जाएगा, तो इसे धोया और सुखाया जाएगा, अंदर टैल्कम पाउडर से भरा जाएगा और बाहर टैल्कम पाउडर के साथ लेपित किया जाएगा, इसे गोदाम में सूखी, छायादार और हवादार जगह पर रखा जाएगा।
2) स्ट्रिंग रखें एयरबैग गर्मी स्रोत से बहुत दूर होना चाहिए।
3) गोदाम का तापमान 30 ℃ से अधिक नहीं रखा जाना चाहिए।
4) एयरबैग को एसिड, क्षार, ग्रीस और कार्बनिक विलायक से दूर रखें।
5) जब इस्तेमाल न हो तो एयरबैग को सपाट फैला देना चाहिए।एयरबैग पर भारी वस्तु को ढेर करने और ढेर करने की अनुमति नहीं है।
